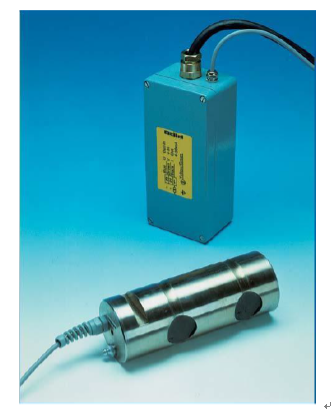

PIAB軸銷式傳感器可以按照現有軸的尺寸定制加工以取代現有軸。軸銷式傳感器和放大器可以與所有PIAB過載保護裝置和顯示器的電子系統兼容。SLC和LCA可用于惡劣的工業環境中，防護等級IP67。

應用范圍

當傳送機/起重機或其它設備上需要安裝過載保護裝置或者負載顯示器時，PIAB SLC是理想選擇。軸銷式傳感器可以簡便地替換平衡滑輪或者其它機構上的軸。為了保證最準確的精度，軸銷式傳感器安裝時應盡可能地靠近負載。軸銷式傳感器和放大器的設計考慮到極端的工作環境，可以長時間工作。

功能

    PIAB 軸銷式傳感器SLC設計成軸的形狀，內部有許多箔應變儀用來感知軸受到載荷時所產生的形變。支撐點和受力點之間的截面會(huì )產生剪切力。剪切力與軸銷式傳感器受到的載荷大小有關。應變儀位于軸銷式傳感器的中心，所以在彎曲或者扭轉時很少或沒有影響。PIAB放大器LCA提供10 VDC電壓給應變儀，然后應變儀發送一個電壓信號給放大器(mV/V)，在LCA放大器里再轉換成4-20 mA具有很強抗干擾信號的電流信號。放大器的安裝位置需盡可能靠近軸銷式傳感器。軸銷式傳感器在尺寸和額定載荷的設計上有很寬的范圍。

PIAB LCA放大器的電流信號輸出

    PIAB放大器LCA，產品編號301281是帶斬波輸入的放大器。放大器提供給應變儀10VDC的直流電源，放大器將電壓信號（mV/V）轉變成增強的標準電流信號(4-20 mA)。

PIAB 軸銷式傳感器（SLC型）.pdf
